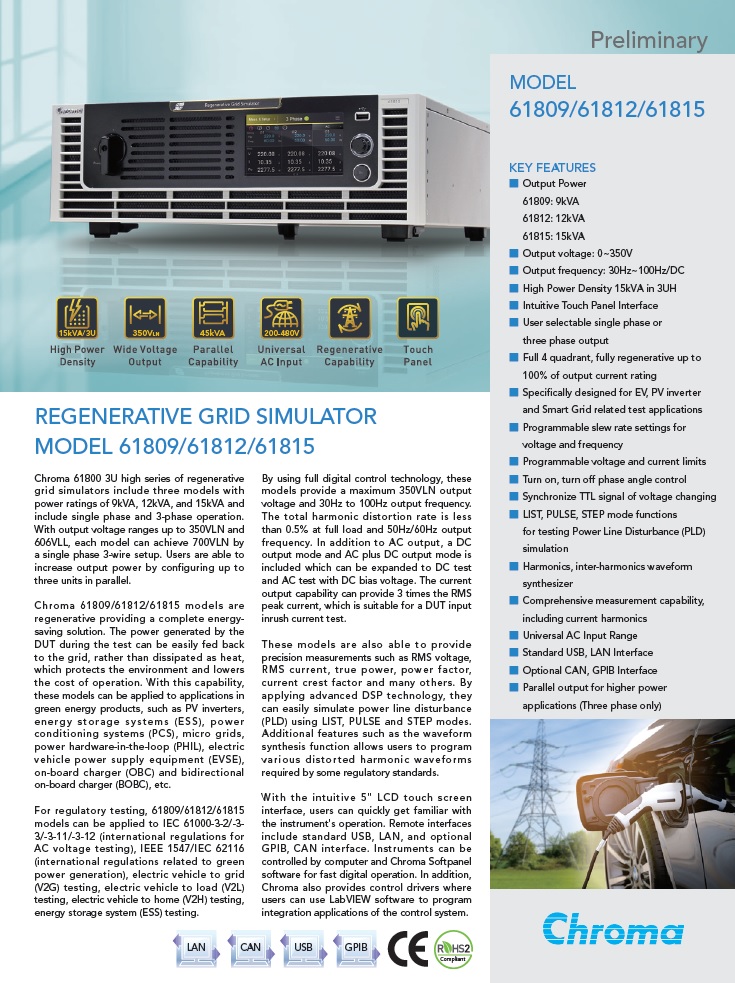

Регенеративен симулатор на мрежа Модели 61809/61812/61815

Основни функции:

  • Изходяща мощност:

61809: 9kVA
61812: 12kVA
61815: 15kVA

  • Изходно напрежение: 0 ~ 350V
  • Изходна честота: 30Hz ~ 100Hz / DC
  • Плътност с висока мощност 15kVA в 3UH
  • Интуитивен интерфейс с тъч панел
  • Избираем от потребителя еднофазен или трифазен изход
  • Пълен 4 квадрант, напълно регенериращ до 100% от номиналния изходен ток
  • Специално проектиран за тестови приложения, свързани с EV, PV инвертор и Smart Grid
  • Програмируеми настройки на скоростта на намаляване за напрежение и честота
  • Програмируеми граници на напрежение и ток
  • Включване, изключване на управлението на фазовия ъгъл
  • Синхронизиране на TTL сигнала за промяна на напрежението
  • Функции LIST, PULSE, STEP за тестване на симулация на смущения в електропровода (PLD)
  • Хармоници, синтезатор на вълнови форми между хармоници
  • Изчерпателна възможност за измерване, включително текущи хармоници
  • Универсален обхват на променлив ток
  • Стандартен USB, LAN интерфейс
  • По избор CAN, GPIB интерфейс
  • Паралелен изход за приложения с по-голяма мощност (само трифазни)



подробна информация за продукта


Chroma 61800 3U серия регенеративни симулатори на мрежа включва три модела с мощност от 9kVA, 12kVA и 15kVA и включва еднофазна и трифазна работа. С диапазони на изходното напрежение до 350VLN и 606VLL, всеки модел може да постигне 700VLN чрез еднофазна 3-жична настройка. Потребителите могат да увеличат изходната мощност, като конфигурират до три единици паралелно.

Моделите Chroma 61809/61812/61815 са регенеративни и осигуряват цялостно енергоспестяващо решение. Мощността, генерирана от DUT по време на теста, може лесно да бъде подадена обратно в мрежата, вместо да се разсейва като топлина, която защитава околната среда и намалява разходите за работа. С тази възможност моделите 61809/61812/61815 могат да се прилагат за приложения в зелени енергийни продукти, като PV инвертори, системи за съхранение на енергия (ESS), системи за кондициониране на енергия (PCS), микро мрежи, захранващ хардуер (PHIL), захранващо оборудване за електрически превозни средства (EVSE), бордово зарядно устройство (OBC) и двупосочно бордово зарядно устройство (BOBC) и др.

За регулаторни тестове могат да се прилагат модели 61809/61812/61815 към IEC 61000-3-2 / -3- 3 / -3-11 / -3-12 (международни разпоредби за изпитване на променливотоково напрежение), IEEE 1547 / IEC 62116 ( международни разпоредби, свързани с генериране на зелена енергия), изпитване на електрическо превозно средство към мрежа (V2G), изпитване на електрическо превозно средство към товар (V2L), изпитване на електрическо превозно средство до дома (V2H), изпитване на система за съхранение на енергия (ESS).

Използвайки напълно цифрова технология за управление, тези модели осигуряват максимално 350VLN изходно напрежение и 30Hz до 100Hz изходна честота. Общата скорост на хармонично изкривяване е по-малка от 0,5% при пълно натоварване и изходна честота 50 Hz / 60 Hz. В допълнение към AC изхода е включен DC режим на изход и AC плюс DC изходен режим, който може да бъде разширен до DC тест и AC тест с DC напрежение на отклонение. Възможността за токов изход може да осигури 3 пъти RMS пиковия ток, който е подходящ за тест за входящ ток на DUT.

Моделите 61809/61812/61815 също са в състояние да предоставят прецизни измервания като RMS напрежение, RMS ток, истинска мощност, фактор на мощността, фактор на "гребен" на тока и много други. Прилагайки усъвършенствана DSP технология, те могат лесно да симулират смущения в електропровода (PLD), използвайки режими LIST, PULSE и STEP. Допълнителни функции като функцията за синтез на вълновата форма позволява на потребителите да програмират различни изкривени хармонични форми на вълната, изисквани от някои регулаторни стандарти.

С интуитивния 5-инчов LCD сензорен интерфейс потребителите могат бързо да се запознаят с работата на инструмента. Отдалечените интерфейси включват стандартен USB, LAN и опционален GPIB, CAN интерфейс. Инструментите могат да се управляват от компютър и софтуер Chroma Softpanel за бърза цифрова работа. В допълнение, Chroma предлага и драйвери за управление, където потребителите могат да използват софтуера LabVIEW за програмиране на приложения за интеграция на системата за управление.
