100G оптичен анализатор

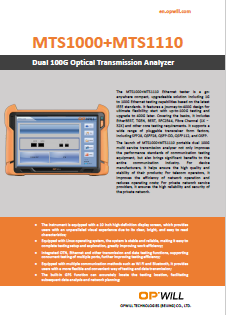

MTS1000+MTS1110 100G оптичен транспортен анализатор

Преносимият 100G оптичен анализатор на предаване MTS1110, изработен от OPWILL, водещ доставчик на комуникационни тестови решения, е многофункционално тестово устройство, предназначено за съвременни сложни комуникационни среди. Инструментът разполага с дизайн с двоен порт и поддържа изчерпателни функции за тестване за различни комуникационни протоколи като SDH/OTN/Ethernet при скорости от 10M до 100G.
Пускането на преносим 100G мултисервизен предавателен анализатор MTS1110 не само повиши стандартите за производителност на комуникационното тестово оборудване, но също така донесе значителни ползи за цялата комуникационна индустрия. За производителите на оборудване помага да се гарантира високо качество и стабилност на техните продукти. За телекомуникационните оператори повишава ефективността на поддръжката на мрежата и намалява оперативните разходи. За доставчиците на частни мрежови услуги той гарантира висока надеждност и сигурност на частните мрежи.
Със своите мощни възможности за тестване, удобен за потребителя интерфейс, широк спектър от приложения и дълбоко въздействие върху индустрията, преносимият 100G оптичен анализатор на предаване MTS1110 постепенно се превръща във важна сила в движението на непрекъснатото развитие на комуникационните технологии.

Основни характеристики на платформата

• Инструментът е оборудван с 10-инчов екран с висока разделителна способност, който предоставя на потребителите несравнимо визуално изживяване благодарение на своята яснота, яркост и лекота на четене.
• Работи на операционна система Linux, която е стабилна и надеждна, позволявайки на потребителите лесно да извършват тестови настройки и операции, като по този начин значително подобряват ефективността на работата.
• Той интегрира различни тестове за предаване и данни, включително OTN и Ethernet, и поддържа едновременно тестване на множество портове, като допълнително повишава ефективността на тестването.
• Той има вграден Wi-Fi и Bluetooth, предоставяйки на потребителите по-гъвкави и удобни начини за тестване и пренос на данни.
• Вградената GPS функция може точно да локализира тестовата площадка, което е удобно за последващ анализ на данни и мрежово планиране.

Характеристики на модула

• Единственото домашно преносимо двупортово 100G мултисервизно тестово решение, поддържащо тестване на функционалност и производителност на 100G OTN, 10G OTN, 100GE, 10GE Ethernet и други сервизни интерфейси за 100G OTN оптични мрежови системи и оборудване.
• Два независими интерфейса на 100G QSFP28 оптичен модул, поддържащи 100GE Ethernet тестване и 100G OTU4 OTN тестване на услугата.
• Два независими интерфейса на 10G SFP+ оптичен модул, поддържащи 10GE Ethernet тестване и 10G OTU2/OTU2e/OTU1e OTN тестване на услугата.
• Интерфейсите на оптичния модул трябва да бъдат собствени физически интерфейси и всички физически интерфейси могат да бъдат тествани независимо и едновременно.
• Надстройте, за да поддържате 400G, 200G Ethernet и функции за тестване на услуги flexE, FlexO, OTN.
• Интерфейс за външен часовник.
• Изход за референтен часовник на модела на очите.
• Функция за автоматично определяне на времето за тестване, която автоматично генерира и запазва отчета за теста след приключване на теста без надзор.

Тестване на оптичен модул

• Тестване на оптична мощност на предаване и приемане.
• Мониторинг на състоянието и температурата на модула.
• Тестване на честотно отместване и функция за показване за всеки канал с физическа дължина на вълната.

OTN функции

• Съвместим със стандартите ITU-T G.709 и G.sup43.
• Тестване на скоростта на интерфейса OTU2, OTU1e, OTU2e, OTU4, със структури за картографиране, поддържащи адаптирането на картографиране на интерфейси 100GE и 10GE.
• Анализ на производителността на грешка и FEC и тестване на оптични сигнали OTU2, OTU1e, OTU2e, OTU4 в съответствие със структурата на фрейма ITU-T G.709.
• Синхронно или асинхронно картографиране на SDH/SONET сигнали.
• Поддръжка за RFC2544 тестване на производителността на OTN полезни натоварвания с GE/10GE/40GE/100GE Ethernet: пропускателна способност, латентност, загуба на кадри и последователно тестване.
• Вмъкване на грешка и генериране на аларма за OTU, ODU и OPU.
• Мониторинг и контрол на главни байтове за OTU, ODU и OPU.
• OTN мултиплексиране на детайлност, включително мултиплексиране от първи ред и втори ред на различни гранули като ODU0/1/1e/2/2e/3/flex в OTU4.
• APS автоматично измерване на времето за превключване на защитата, с точност на времевия тест от 1ms, способен да записва 50 времена на превключване, времена на възникване и продължителност на всяко превключване; брой изчакване на превключване, максимално и минимално време.
• Функция за тестване на забавяне на обратната връзка с точност на теста от 1ns.
• OTN тестването поддържа функции за тестване и показване за всеки паралелен физически канал на получения сигнал и поддържа функции за вмъкване и откриване на честотно отместване с обхват на вмъкване и откриване от ±100ppm.

Ethernet

• Два тестови интерфейса 100GE/10GE, съвместими със стандарта IEEE 802.3.
• Два 10G Base-X тестови интерфейса, двупортови 10G WAN/LAN тестови интерфейси.
• Два тестови порта 10/100/1000M Base-T, 100M Base-FX, 1000M Base-X, поддържащи пълна дуплексна и полудуплексна автоматична адаптация за всички интерфейси.
• Измервания на пропускателна способност, обратно, латентност и загуба на кадри (двупосочни резултати) в съответствие със стандарта RFC 2544.
• Пълен набор от тестове Y.1564 (двупосочни резултати) за цялостно полево тестване на мобилен пренос и бизнес услуги.
• Поддръжка за сканиране по време на работа на базата на дестинация/източник MAC, дестинация/източник IP, Layer 3 VLAN ID и Layer 3 MPLS етикет.
• Генериране и анализ на до 512 потока данни, като всеки поток осигурява измервания на пропускателна способност, латентност, загуба на кадри и трептене на пакети.
• Поддръжка за тестване на трептене на пакети въз основа на стандарта RFC 3393 за оценка на вариацията на забавяне на IP пакети.
• Разширена функция за тестване на PING с определени групи от IP адреси.
• Грешка от слой 1 до слой 4, обратна връзка и интелигентни отдалечени тестове за обратна връзка.
• Преминаващо тестване с възможност за вмъкване на мрежови увреждания по време на процеса на преминаване, за да се потвърди производителността на мрежата.
• Тестване на прекъсване на услугата.
• FEC кодиране в съответствие със стандарта IEEE 802.3 KR4 FEC RS(528, 514), с поддръжка за KR4 FEC функция за включване/изключване.
• Статистика за производителността на FEC, включително брой грешки на символи на ниво канал, процент на битови грешки в реално време и статистически данни за среден процент на битови грешки.
