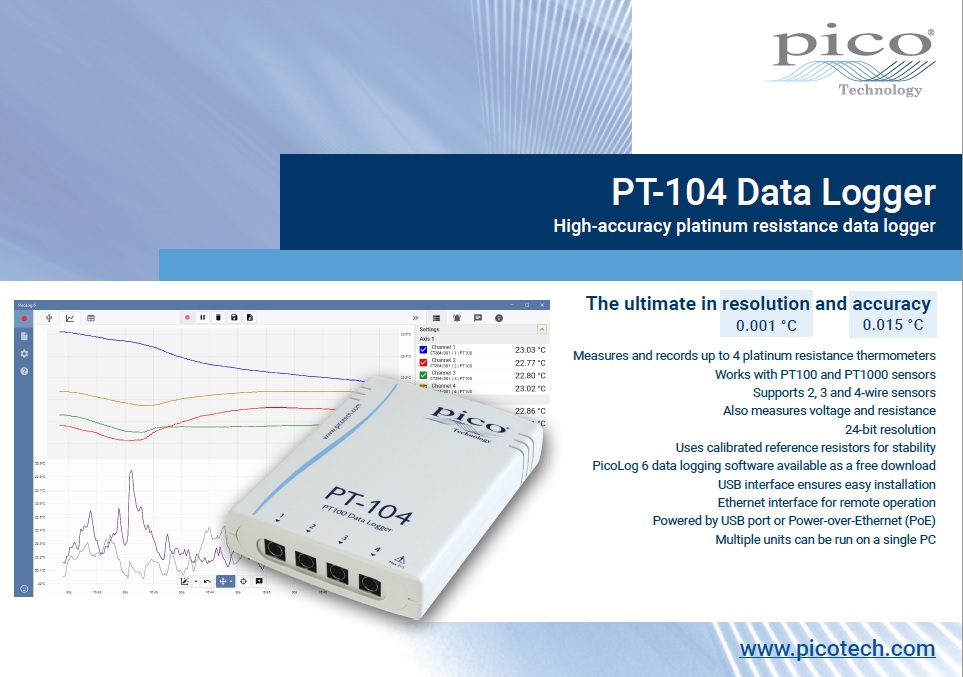

PT-104  Регистратор на данни

Регистратор на данни с платинено съпротивление

PT-104 е четириканален регистратор на данни за измерване на температура. Той предлага максимална разделителна способност (0,001 ° C) и точност (0,015 ° C). Заедно с температурата може да се използва и за измерване на съпротивление и напрежение.

• Измерва температура, съпротивление и напрежение
• Висока резолюция и точност
• Работи със сензори PT100 и PT1000
• Поддържа 2, 3 и 4-жични сензори
• Не е необходимо захранване
• USB и Ethernet интерфейси
• Стартирайте множество единици на един компютър

Точност и резолюция

Въпреки че точните температурни сензори са широко достъпни, е трудно да се възползваме от тях поради грешки, причинени от измервателното устройство. Вашият PT-104 обаче по своята същност е точен поради своя иновативен дизайн. Вместо да разчита на еталонни напрежения, които са склонни да бъдат чувствителни към температура, той използва референтни резистори, които са изключително стабилни с нисък температурен коефициент и дрейф. Точната стойност на всеки резистор се съхранява в EEPROM, за да осигури максимална точност (препоръчва се ежегодно калибриране). За постигане на разделителна способност 0,001 ° C се използва високоефективен 24-битов ADC.

Температура

PT-104 измерва температурата с помощта на термометри с платинова устойчивост (PRT). Поддържат се и двата общи индустриални стандарта (PT100 и PT1000). Устройството е съвместимо с дву, три и четирижилни сензори (за точни измервания се препоръчват четирижилни PT100 сензори). Предлагат се широка гама от PT100 сензори за използване с вашия PT-104.

Волтаж

За измерване на напрежението всеки входен съединител може да се третира като диференциален вход със земя или два еднократни входа. И двата входа трябва да са нула волта или по-високи, въпреки че няма значение кой вход има по-високо напрежение.

Предлагат се два диапазона на напрежението (0 до 115 mV и 0 до 2500 mV). За най-точни измервания използвайте диапазона от 0 до 2500 mV.

Съпротивление

Когато измерва съпротивлението, PT-104 използва четирижилна верига, за да даде възможно най-голяма точност. Предлагат се два диапазона на съпротивление (0 до 375 Ω и 0 до 10 000 Ω). Уредът е калибриран за 0 до 375 Ω, така че този диапазон трябва да се използва за точни измервания.

Едноканален винтов терминален адаптер

Свързване на сензори на трети страни, които не са снабдени с 4-пинов мини-DIN конектор или измерване на напрежение или съпротивление е възможно с помощта на адаптер за винтови клеми PP660. Този евтин адаптер има 4 терминала за пробив и заема един канал на PT-104.
