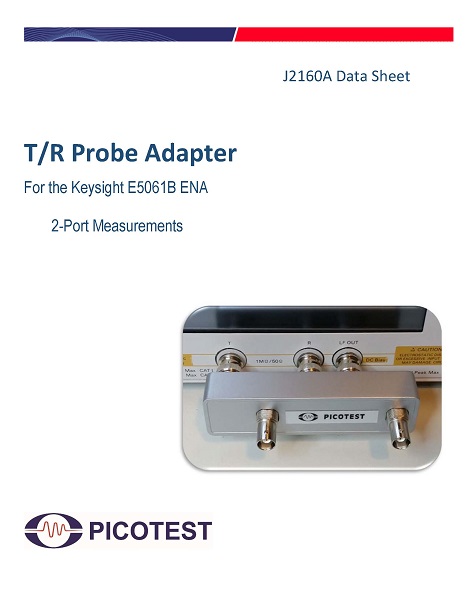

Сондовият адаптер Picotest J2160A осигурява ниско ниво на шум, компактно решение при използване на E5061B T / R портовете при измерване на двупортово шунтиране чрез измерване. T / R портовете са желателни за нискочестотни 2-портови измервания, тъй като тези портове са полуплаващи, което позволява измервания с нисък импеданс без използване на коаксиален трансформатор с общ режим, като J2102A. Плаващите портове позволяват измервания на милиоми дори при много ниска честота и до 30MHz в диапазона на T / R портовете.
Настоящото решение използва резистивен разделител на 6dB порта, комбиниран с коаксиални кабели, за да поддържа това измерване. J2160A е тънък профилен адаптер, който преобразува трите E5061B BNC порта в два BNC порта за измерване на 2 порта. Резистивният разделител на 6 dB е включен вътрешно към адаптера, така че не са необходими външни разделители или кабели. Късите връзки са по-чисти, заемат по-малко място на стойката и могат да доведат до по-ниско измерване на шума.
Адаптерът може да се комбинира и с DC-блокери за широка честотна лента, като Picotest P2130A. Това ви позволява да правите 2-портови измервания на чувствителни устройства без зареждането с 50 ома постоянен ток, което може да претовари измерваното устройство и / или силно да изкриви резултатите от измерванията.
Адаптерът на Picotest също поддържа разширено измерване на 2-портово шунтиране, което позволява измерване на по-висок импеданс на 2 порта чрез добавяне на сериен резистор към всеки порт.
