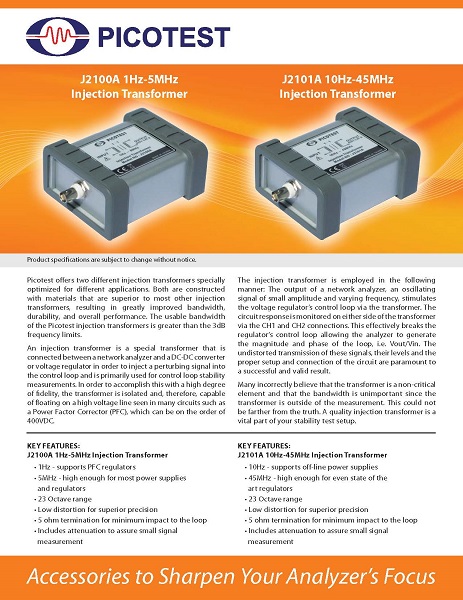

В момента инжекционният трансформатор е преобладаващият метод за свързване на мрежовия анализатор към тестваната верига и се използва предимно за измервания на стабилността на контролния контур. Целта на трансформатора е да инжектира сигнал в контролния контур, който се измерва, без това да влияе върху работата на контура. За да се постигне това в разумна степен, трансформаторът е изолиран и следователно е способен да плава на високо напрежение, като например Коректор на фактора на мощността (PFC), който често е близо до 400VDC. Измервателните напрежения, които надвишават напрежението на входовете Bode-100, изискват сонди за затихване.
Използваната широчина на честотната лента на инжекционния трансформатор обикновено е значително по-голяма от честотните граници на 3dB. Това е така, защото самият трансформатор е извън измерването, което кара мнозина неправилно да вярват, че трансформаторът е некритичен елемент.
Ширината на лентата на трансформатора е силно свързана с крайния импеданс. Bode-100 и повечето мрежови анализатори осигуряват импеданс на източник на осцилатор от 50 Ohm. Ако приемем това съпротивление, оптималният терморезистор е 5 Ома. Това значително отслабва сигнала за инжектиране, което като цяло е от полза, тъй като често срещана грешка при измерванията на Bode се използва твърде голям сигнал и следователно не е малък сигнал. Допълнително предимство на тази ниска стойност е, че по принцип тя може да бъде оставена във верига по всяко време, опростявайки връзката към мрежовия анализатор, без да оказва значително влияние върху изходното напрежение на тестваната верига.
