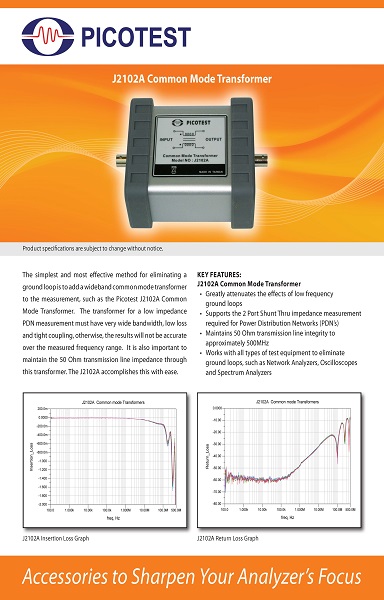

Picotest J2102A Трансформатор с общ режим

ОСНОВНИ ФУНКЦИИ:

• Значително намалява ефектите на ниските честоти на земните контури
• Поддържа измерването на импеданса с 2 порта Shunt Thru, необходимо за разпределителните мрежи (PDN's)
• Поддържа целостта на преносната линия от 50 Ohm до приблизително 500MHz
• Работи с всички видове изпитвателно оборудване за премахване на заземяващи контури, като мрежови анализатори, осцилоскопи и спектрални анализатори

Какво е включено:

• J2102A Трансформатор с общ режим
• Ръководство за употреба
• 1 година гаранция

Най-простият и най-ефективен метод за премахване на заземен контур е да се добави широколентов трансформатор с общ режим към измерването, като например Picotest J2102A Common Mode Transformer. Трансформаторът за PDN измерване с нисък импеданс трябва да има много широка честотна лента, ниска загуба и плътно свързване, в противен случай резултатите няма да бъдат точни в измерения честотен диапазон. Важно е също да поддържате импеданса на преносната линия 50 Ohm чрез този трансформатор. J2102A постига това с лекота.
