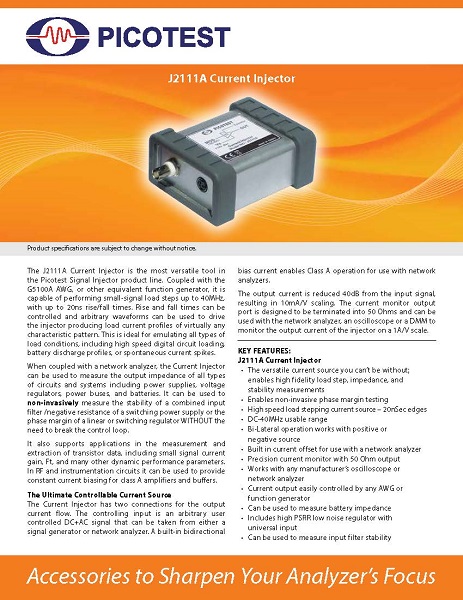

Инжектора за ток е един от най-универсалните от инжекторните продукти. В съчетание с G5100A или друг еквивалентен генератор, той е в състояние да изпълнява малки стъпки на натоварване на сигнала до 40MHz, с много бързо издигащи се и падащи ръбове. Използването на G5100A също позволява да се контролират времената на издигане и падане, различни форми на вълната или дори произволни форми на вълни. Това може да се използва за симулиране на ефектите на много различни видове товари, включително високоскоростно зареждане на цифрови вериги, което често е до голяма степен динамично.
Инжектора за ток може да се използва и за измерване на изходно съпротивление на захранвания, регулатори на напрежението, захранващи шини и дори батерии. Може да се използва за неинвазивно измерване на стабилността на комбиниран входен филтър и отрицателното съпротивление на комутационно захранване. Той също има приложение в измерването и извличането на транзисторни данни, включително малко усилване на токовия сигнал, Ft и много други динамични параметри на ефективността.
В радиочестотни и контролни вериги може да се използва за осигуряване на постоянен ток, преобразуване на тока за усилватели и буфери от клас А.
Инжектор за ток има две връзки за изхода, изход и GND. Входът е DC + AC и може да бъде свързан към генератор на сигнали или към мрежов анализатор. Вграденият ток на отклонение позволява операция от клас A за използване с мрежов анализатор. За тази цел могат да се използват и инжекторът за ток и DC Bias.
Изходният ток се намалява с 40 dB от входния сигнал, което води до мащабиране 10mA / V. Инжекторът за ток е проектиран да бъде прекратен на 50 ома и може да се използва с мрежовия анализатор, осцилоскоп или DMM за наблюдение на тока.
Когато се използва заедно със сонда за напрежение, анализаторът може да измери напрежение / ток, което е импедансът.
