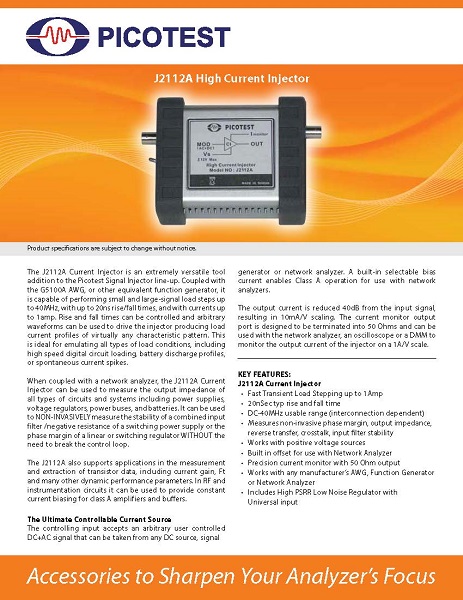

Picotest J2112A High Current Injector

ОСНОВНИ ФУНКЦИИ:

• Бързо преходно натоварване Стъпка до 1 ампер
• 20nSec време за издигане и падане
• DC-40MHz използваем диапазон (зависим от взаимното свързване)
• Мерки Неинвазивен фазов марж, Изходен импеданс, обратен пренос, кръстосана връзка, стабилност на входния филтър
• Работи с източници на положително напрежение
• Вграден офсет за използване с мрежов анализатор
• Прецизен токов монитор с изход 50 Ohm
• Работи с AWG, функционален генератор и мрежов анализатор на всеки производител
• Включва регулатор с нисък шум с висок PSRR с универсален вход

Какво е включено:

• J2112A инжектор с висок ток
• J2170B High PSRR адаптер за захранване
• Ръководство за употреба
• 1 година гаранция

Токовият инжектор J2112A е изключително универсално допълнение към инструмента за инжектиране на сигнали Picotest. В съчетание с G5100A AWG или друг еквивалентен генератор на функции той е в състояние да изпълнява стъпки на натоварване на малки и големи сигнали до 40MHz, с до 20ns време на повишаване / падане и с токове до 1amp. Времето на нарастване и падане може да бъде контролирано и произволни форми на вълната могат да се използват за задвижване на инжектора, произвеждащи профили на токови натоварвания на почти всяка характеристика. Това е идеално за подражание на всички видове натоварвания, включително високоскоростно зареждане на цифрови вериги, профили на разреждане на батерията или спонтанни пикове на тока.

В комбинация с мрежов анализатор, настоящият инжектор може да се използва за измерване на изходния импеданс на всички видове вериги и системи, включително захранвания, регулатори на напрежението, захранващи шини и батерии. Може да се използва за НЕВЪЗМОЖНО измерване на стабилността на комбиниран входен филтър / отрицателно съпротивление на комутационно захранване или фазов марж на линеен или превключващ регулатор БЕЗ необходимост от прекъсване на управляващия контур.

Той също така поддържа приложения в измерването и извличането на транзисторни данни, включително усилване на тока, Ft и много други динамични параметри на производителност. В радиочестотни и контролни вериги може да се използва за осигуряване на постоянен ток, преобразуване на тока за усилватели и буфери от клас А.

Най-добрия контролируем източник на ток

Управляващият вход е произволен DC-AC управляван от потребител сигнал, който може да бъде взет от генератор на сигнали или мрежов анализатор. Вграден двупосочен ток на отклонение позволява работа на клас А за използване с мрежови анализатори.

Изходният ток се намалява с 40 dB от входния сигнал, което води до мащабиране 10mA / V. Изходният порт на текущия монитор е проектиран да бъде прекратен на 50 Ohms и може да се използва с мрежовия анализатор, осцилоскоп или DMM за наблюдение на изходния ток на инжектора в скала 1A / V.
