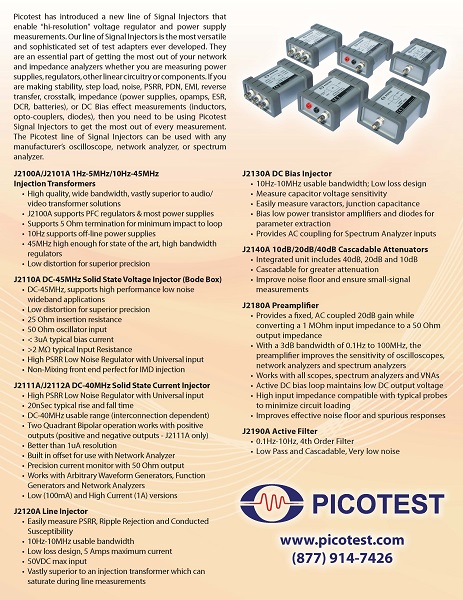

Picotest J2113A / J2130A / J2140A Инжектори

Picotest J2113A Semi-Floating Differential Amplifier - Ground Loop Breaker

ОСНОВНИ ФУНКЦИИ:

• Елиминира постояннотоковия контур до 1 HHz
• Работи до 800MHz (-3dB)
• Поддържа 2-портово измерване на импеданса на шунта, необходимо за разпределителни мрежи (PDN)
• Работи с всички видове изпитвателно оборудване за премахване на заземяващи контури, като мрежови анализатори, осцилоскопи и спектрални анализатори
• Популярно за осцилоскопите - изолирайте сондата - J2113A е оптимизиран за импулсен отговор
• Идеален за измерване на компоненти
• Отлични характеристики на CMMR

Какво е включено:

• J2113A полуплаващ диференциален усилвател - прекъсвач на заземяване
• J2170B High PSRR адаптер за захранване
• 1 година гаранция

J2113A е solid-state полуплаващ усилвател (SFA) или изолатор със заземен контур, който осигурява НАЙ-ДОБРАТА изолация за измервания с нисък импеданс. J2113A премахва груповите контури, свързани с VNAs и осцилоскопи, които се срещат в много различни видове тестови настройки. Заземените контури често са фини или скрити и могат да повлияят драстично на резултатите от измерванията, ако не се вземат предвид. Честотната характеристика на J2113As, както е показано по-долу, е плоска от DC до над 800MHz, като същевременно поддържа импеданс 50Ohm както на входа, така и на изхода за точни измервания с нисък шум. Той позволява измерване както на по-ниска, така и на по-висока честота, отколкото е постижимо с трансформатор с общ режим. J2113A поддържа измерване на захранваща мрежа (PDN), измерване на компоненти, PSRR тестване и много други приложения.

Picotest J2130A DC Bias Injector

ОСНОВНИ ФУНКЦИИ:

• 10Hz-10MHz използваема честотна лента Дизайн с ниски загуби
• Лесно измервайте варактори, съединителен капацитет
• Измерете чувствителността на напрежението на кондензатора X5R
• Предупредителни транзисторни усилватели с ниска мощност и диоди за извличане на параметри

Какво е включено:

• J2130A DC Bias Injector
• Ръководство за употреба
• 1 година гаранция

Когато използвате мрежовия анализатор за измерване на импеданс, като капацитет и ESR или кондензатор, или DCR на индуктор и т.н., често е необходимо да се осигури отклонение на напрежението на изпитваното устройство. Това важи за полупроводникови съединителни капацитети, варактори и някои керамични кондензатори (особено X5R). В тези случаи импедансът е функция от постояннотоковото отклонение на устройството. За тази цел по време на измерванията на импеданса се използва Picotest DC отклоняващ инжектор (J2130A).

Picotest J2140A Attenuator



ОСНОВНИ ФУНКЦИИ:

• Вградената единица включва 40 dB, 20 dB и 10 dB
• Каскада за по-голямо затихване
• Подобрен шум на пода или осигурява малко измерване на сигнала

Какво е включено:

• J2140A Атенюатор
• Ръководство за употреба
• 1 година гаранция

Има две често използвани приложения за атенюатори, когато се използват заедно с мрежовия анализатор. Единият е да се заглуши сигналът на източника на осцилатора. Въпреки че това може да изглежда странно, една от най-често срещаните грешки при измерванията на анализатора е използването на източник сигнал, който е твърде голям. Въпреки че анализаторът позволява настройка на амплитудата на изхода на сигнала, най-ниската настройка често е твърде висока, за да позволи точно измерване на малък сигнал. Правилната амплитуда е най-малката амплитуда, която надвишава шума на пода.

Атенюаторите също са полезни за подобряване на динамичния диапазон на измерването. В някои случаи, както при измерване на коефициента на усилване на отворения контур на opamp, като пример, нискочестотният коефициент на усилване ще бъде изключително голям (100 dB или повече не е рядкост). Затихването на изходния сигнал увеличава ефективния обхват на измерването.
