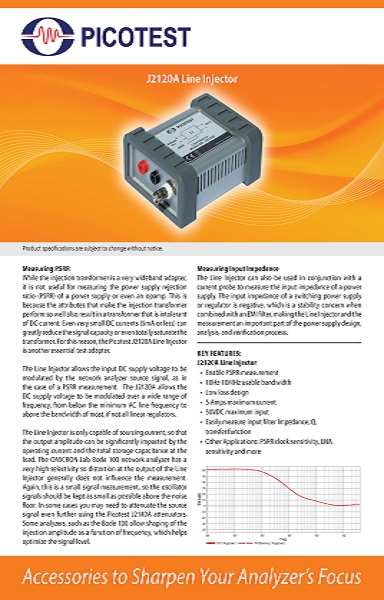

Докато инжекционният трансформатор е много широколентов адаптер, той не е полезен за измерване на отхвърляне на пулсации (PSRR) на захранване или дори на усилвател. Това е така, защото атрибутите, които правят инжекционния трансформатор да работи толкова добре, също водят до трансформатор, който няма непоносимост към постоянен ток. Дори много малки постоянни токове (5mA или по-малко) могат значително да намалят капацитета на сигнала или дори напълно да наситят трансформатора. Поради тази причина линейният инжектор Picotest (J2120A) е друг основен тестов адаптер.
Линейният инжектор позволява входното DC захранващо напрежение да се модулира от сигнала на източника на мрежовия анализатор, както в случая на PSRR измерване. Линейният инжектор трябва да може да бъде в честотен обхват, доста по-нисък от честотата на променливотоковия променлив ток и поне над честотната лента на контролния контур на тестваната верига.
Линейният инжектор е способен само да източва ток, така че амплитудата на изхода може да бъде значително повлияна от работния ток и общия капацитет на съхранение при натоварването. Мрежовият анализатор Bode-100 има много висока селективност, така че изкривяването на изхода на линейния инжектор обикновено не влияе върху измерването. Отново това е малък сигнален инжектор, така че сигналите на осцилатора трябва да се поддържат възможно най-малко над шума. Като отправна точка, опитайте се да поддържате амплитудата на входния сигнал под 50mVpp (-20dBm). В някои случаи искаме още повече да заглушим източника на сигнала и затова сме включили атенюаторите в инжекционните комплекти. Някои анализатори, като Omicron-Lab-Lab Bode-100, позволяват оформянето на амплитудата на инжектирането като функция на честотата, което помага да се оптимизира нивото на сигнала.
Линейният инжектор може да се използва заедно с текуща сонда за измерване на входния импеданс на захранване. Входният импеданс на превключващото захранване или регулатор е отрицателен, което е проблем за стабилността, когато се комбинира с EMI филтър, което прави измерването важна част от процеса на проектиране, анализ и проверка. Текущата сонда трябва да бъде настроена за 1A / V или резултатите трябва да бъдат съответно мащабирани за различни настройки.
