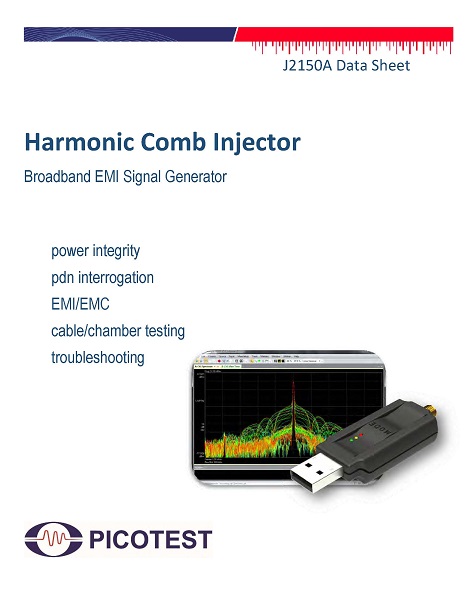

USB Harmonic Comb Injector е бърз, лесен за използване, ултра-преносим генератор на сигнали за изследване на вашия PDN за идентифициране на чувствителността към шума.
Използва се за тестване на стъпка, EMI и тестване на часовника.
Включването на инжектора в USB слот първоначално го поставя в режим 1. Има пет (5) режима на работа. Режимът може да бъде избран чрез натискане на тактилния бутон. Бутонът се взема за проба приблизително веднъж в секунда, така че бутонът трябва да се задържи за около 1 секунда за всяко увеличение / преход на режим.
Инжекторът поддържа 1kHz импулсен, 100kHz импулсен, 8MHz импулсен и 10kHz квадратен вълнови изходи. Режим 1 многократно автоматично циклира през трите импулсни режима. Всеки импулсен режим включва трептене на времето и честотата.
Изходът е свързан с постоянен ток, така че сигналът може да се използва и за модулиране на различни инжектори на Picotest за напрежение и ток. Отделен блокер P2130A DC може да се използва за променлив ток на изхода. Изходното напрежение е 5 V навън при прекъсване с висок импеданс, 2.5V в 50 ома.
Три светодиода: червен, жълт и зелен индикират режима, в който е клавишът.
