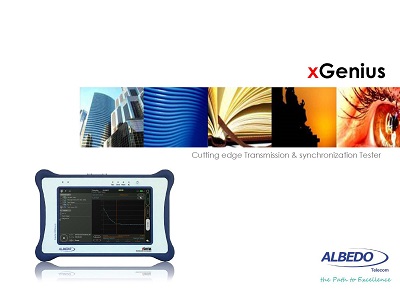

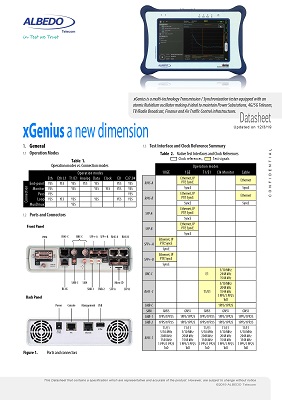

xGenius

xGenius е добър преносим тестер, оборудван с голям (8 инча) капацитивен сензорен екран, който улеснява анализа и интерпретацията на резултатите. Той е 100% подходящ за лабораторни упражнения или полева употреба, защото е напълно оборудван с интерфейси IP / Ethernet / PTP / SyncE / T1 / E1 / E0 / C37.94 и Datacom, с батерия, лек (1.9kg) и много здрав. Устройството е в състояние да тества предаване и синхронизиране на мрежи до 10Gb / s. Той поддържа master / slave PTP емулация. Възможни са множество режими на работа и включват тестове за производителност, качество, еднопосочно закъснение и преместване на всички интерфейси. Вграден часовник Rubidium, дисциплиниран с GNSS осцилатор, осигурява висока точност и продължава да работи перфектно в режим на задържане.

Можете да си купите само последно поколение двойно 10GbE тестер и след това можете да добавите други интерфейси само когато имате нужда от тях чрез просто и лесно обновяване с код. Тогава ще можете да получите новия фърмуер, поддържащ желаните функции.

Платформа

Многопортови интерфейси

• A: B портове: 2 x SFP / SFP + (100MbE, 1GbE, 10GbE, 10G WAN)
• A: B портове: 2 x RJ45 (10MbE, 100MbE, 1GbE)
• C: D портове: балансиран 2 x RJ45 (T1 / E1)
• C: D портове: небалансиран 2 x BNC (T1 / E1)
• ГНСС Порт: SMA женски
• PPS Портове: 3xSMB женски (I / O)

Модули с възможност за бърза смяна

• C37.94
• Datacom DTE / DCE: V.11 / X.24, V.24 / V.28, V.24 / V.35, V.24 / V.11 (V.36 / RS449)
• VF порт
• Съвместна - G703

Операция / Резултати

• Графични и таблични резултати
• Управление: чрез сензорен екран, клавиатура, мишка
• Дистанционно управление: от VNC
• Капацитет за съхранение: една седмица от резултатите
• Експортиране: резултати в pdf / txt / csv чрез USB интерфейс или SD карта
• Отчет за експортиране към отдалечен хост през Ethernet / IP

Ергономия

• Размер: 260 x 160 x 63 mm
• Тегло: 1.9 кг
• Лек и лесен за носене в малка чанта
• Старт: Ръчно / В определено време с допълнителна парола

Батерии

• Винаги са включени две опаковки от Lipo батерии
• Голяма продължителност, която също зависи от работата, условията, стареенето и др.

Време / часовници

Вътрешни часовници

• По подразбиране по-добър от ± 2,0 ppm
• OCXO по-добър от ± 0,1 ppm
• Рубидий по-добър от ± 5.0e-11 (дисциплиниран GNSS, загряване: 600s)

Вътрешен рубидиев часовник

• Безплатно изпълнение (без GPS)
• Freq. точност (7,5 минути загряване): ± e-9
• Freq. точност при превоза (24 часа загряване): ± 5.0e-11
• Стареене (1 ден, 24 часа загряване): ± 0.5e-11
• Стареене (1 година): ± 1e-9

GPS е заключен

• Точност на времето (24 часа заключена): ± 50 ns
• Задържане (след 24 часа заключена)
• Freq. точност: 1.5e-11 / 24h
• Точност на времето: ± 100 ns / 2h, ± 1.0μs / 24 h

Позоваване на входния часовник

• Скорости: 1.544 Mb / s, 2.048 Mb / s, 1.544 MHz, 2.048 MHz, 10 MHz
• Вграден GNSS приемник, 1 pps
• Synce
• GNSS
• ToD
• 1PPS
• T1 / E1 (1544 kb / s, 2048 kb / s)
• Компенсация за забавяне за фаза и време

Изходен часовник

• 2.048 MHz, 10 MHz
• 1 pps
• ToD
• Компенсация за забавяне за фаза и време

SyncE и PTP тестване

• PTP профили: Telecom и Power
• Инкапсулации: Ethernet и UDP
• Емулация на часовника: Master / Slave, Unicast / Multicast, 128 пакета / s
• PDV capture, анализ на протоколи и поддръжка на поле за корекция

Тестване на честотата на Ethernet PTP

• Floor Delay Population (G.8260): FPC, FPR, FPP
• Wander: Анализ и генерация TIE, MTIE и TDEV (в реално време)

Тестване на Ethernet PTP фази

• Измерени в GbE и 1pps интерфейси
• Грешка във времето (TE): максимална (max | TE |), динамична (dTE), константа (cTE)

1 pps тестване

• Разходете се: TIE, MTIE, TDEV
• Грешка във времето (TE): максимална (max | TE |)

Синхронна Ethernet

• ESMC / SSM: Генериране, декодиране и прозрачно изпращане
• Wander: Анализ / Генерация: TIE, MTIE и TDEV (в реално време)

Измервания на закъснение / забавяне

• Интерфейси E1, T1, GbE и 10GbE
• Закъснение при еднократен сигнал (RTD)
• Еднопосочно закъснение (OWD) Помощ за GNSS

Ethernet PTP (GbE и 10GbE)

• Floor Delay Population, съотношение / процент / брой
• Асиметрия на забавяне на пътя
• Механизми за закъснение на трасето от един до друг / връстници
• Закъснение Master-to-slave / Slave-to-grandmaster
• Тест за вариация при забавяне на PTP пакет
• Грешка във времето (TE): максимална (max | TE |), динамична (dTE), константа (cTE)

Време за прекъсване на услугата

• Интерфейси: E1, T1, IEEE C37.94, Datacom, Co / Contra-directional
• Резолюция: 100 us

Тестване на Ethernet / IP

8 x независими потока

• Потоци: могат да използват отделни източник / дестинация адреси и профил на честотната лента
• Интернет протокол: Поддръжка на IPv4 / IPv6
• Рамки: DIX, VLAN, Q-in-Q, CoS (DSCP / PCP), MPLS и Jumbo
• IP с UDP или произволен протокол
• DHCP за изходния IP и ARP за MAC адреса на местоназначение

Брояч и статистика

• Брояч на кадри, статистика за трафика в IP и битова скорост
• Десетте VLAN, MAC, IPv4 и IPv6 адреса
• QoS: латентност, вариация на закъснението, коефициент на загуба, SES, наличност, несъответствие, дублирани

BER Тестове и модели

• Генериране на трафик: Непрекъснато, Burst, Ramp, Random
• PHY слой: RPAT, JPAT, SPAT, HFPAT, LFPAT, MFPAT, LCRPAT, SCRPAT
• Слой 2/4 PRBS: 2e11-1, 2e15-1, 2e20-1, 2e23-1, 2e31-1
• Layer 2/4 PRBS: всички обърнати версии

Симетричен / Асиметричен RFC-2544

• Проводимост
• Закъснение
• Загуба
• Back-to-back
• Възстановяване на системата
• Симетричен / асиметричен eSAM (Y.1564)
• Закъснение, забавяне, загуба и наличност
• Осем / четири услуги (цвят / не цвят)
• CIR, EIR, max, Througput

Loopback

• Режим L1 - L4
• Филтриране на трафика по sour / dest / MAC / IP / Port VLAN, CoS (DSCP / PCP) протокол

TCP тест - RFC 6349

8 x независими потока

• Режими: активен (клиент), пасивен (сървър)
• Крайните точки на ALBEDO / IPerf3 в клиентския режим
• Конфигурируеми MTU и MSS
• Конфигурируема пропускателна способност на тесния край (BB) в f / s,%
• Време за двупосочно пътуване (RTT)
• Изтриване на прозореца при 25/50/75/100% от размера на BDP
• Съотношение време за трансфер, ефективност на TCP, закъснение на буфера

Тестване на PDH / T.

Интерфейси

• T1 (ANSI T1.102)
• E1 (ITU-T G.703)
• E0 / съвместно насочване (ITU-T G.703)

Режими

• Терминал
• Монитор
• Високо съпротивление
• Транзитна
• T1: Рамкова SF и ESF и без рамки Генериране / Анализ
• E1: Рамкиран PCM-30/31 с / без CRC и необработени сигнали
• T1 / E1: Дисплей и издание: всички полета, CAS, импулсни маски, събития
• Карта на канала: Зает / Свободен, Външно пускане / Вмъкване на 64 kb / s ко-dir или datacom

Измервания

• BER
• Line / Freq
• Грешки / Аларми
• G.821, G.826, M.2100
• VF: генериране на тон / анализ
• Затихване, Freq, Freq. отклонение, Ниво, Кодове на пиковете

Синхронизация

• Анализ на трептене: Пик до пик, RMS, удари, брой (0.1 до 100 kHz диапазон)
• Wander Analysis / Генерация и маски (обхват от 1 μHz до 10 Hz)
• Wander Analysis / Generation в 10 MHz, 2048 kHz, 1544 kHz, 1pps

C37.94 тестване

Режими на работа

• Рамкиран или нерамкиран
• Часовник: възстановен или вътрешен
• Режим на крайната точка или терминала
• Резултати с индикации PASS / FAIL

Анализ и генерация

• Генериране на битрейта на стъпки от nx64 kb / s до 768 kb / s
• BER тест
• Тест за производителност на ITU-T G.821
• Откриване на събитие / вмъкване
• Дефекти: LOS, AIS, LOF, RDI, LSS, Всички 0, Всички 1
• Аномалии: FAS, TSE, Slip

Забавяне и Честотен Тестове

• Round Trip закъснение (ms)
• Еднопосочно закъснение, синхронизирано с GPS
• Честота (Hz)
• Отклонение в честотата (ppm), макс. отклонение

Анализ на трептене и блуждаене

• Пик до пик, RMS, трептене, Jitter и броене
• MTIE и TDEV резолюция: 100 ps
• Pass / Fail въз основа на стандартни маски

C37.94 SFPs

• Multi-mode: SFP 850 nm, 2048 kbit / s, 1500 m
• Единичен режим; SFP 1310 nm, 2048 kbit / s, 10 km
• Оптичен измерител на мощността

Характеристики на кабела

Кабелни тестове

• Карта на мрежата
• Несиметричен
• Кабелна диагностика
• Разстояние до повреда

Захранване през Ethernet

• PoE и PoE +
• Волта / ток

Тестване на Datacom

Режими

• Емулация на терминала
• Двупосочен мониторинг
• Datacom / E1 mux

Дисплей и издание

• DTE / DCE контролна верига
• Времеви вериги
• Двоични стойности

Тестове

• BER, Честота
• Вмъкване / Анализ на събития
• G.821
