Picotest Тестови платки

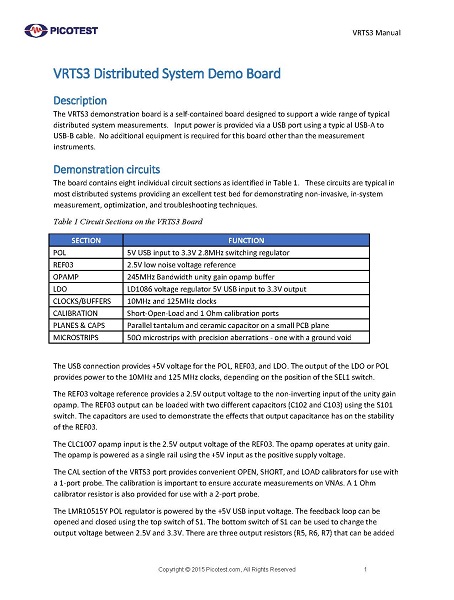

VRTS3 Distributed System Demo Board V1.0



ДЕМОНСТРАЦИОНЕН КРЪГ

Платката съдържа осем отделни секции на веригата. Тези схеми са типични за повечето разпределени системи, осигуряващи отлично изпитателно легло за демонстриране на неинвазивни техники за измерване, оптимизация и отстраняване на проблеми.

Функции на секцията:

• POL - 5V USB вход към 3.3V 2.8MHz регулатор за превключване
• REF03 - 2.5V еталон за ниско ниво на шум
• OPAMP - 245MHz честотна лента за усилване на честотната лента OPAMP
• LDO - LD1086 регулатор на напрежение 5V USB вход до 3.3V изход
• CLOCKS / BUFFERS - 10MHz и 125MHz часовници
• КАЛИБРАЦИЯ - портове за калибриране с кратко отваряне и 1 ома
• PLANES & CAPS - Паралелен тантал и керамичен кондензатор на малка плоскост на печатни платки
• МИКРОСТРИПС - микрооплей 50Ω с прецизни отклонения - един със земна празнота

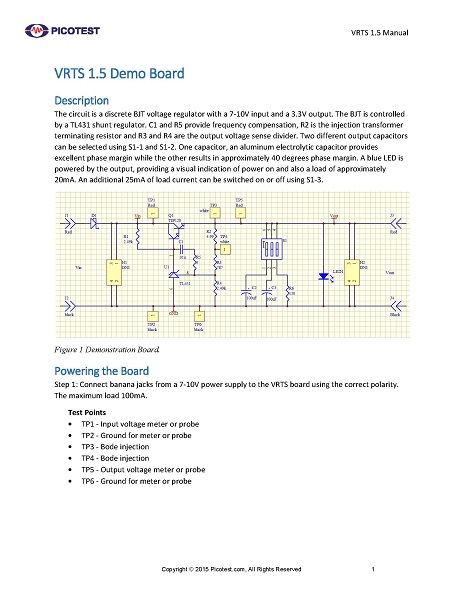

VRTS1.5 Voltage Regulator Test Standard



ДЕМОНСТРАЦИОНЕН КРЪГ

Веригата е дискретен BJT регулатор на напрежение с вход 7-10 V и изход 3.3V. BJT се управлява от TL431 манометър. С1 и R5 осигуряват честотна компенсация, R2 е резисторът за край на инжекционния трансформатор, а R3 и R4 са разделителят на чувствителността на изходното напрежение. Два различни изходни кондензатора могат да бъдат избрани с помощта на S1‐1 и S1‐2. Един кондензатор, алуминиев електролитен кондензатор осигурява отличен фазов запас, докато другият води до фазов марж приблизително 40 градуса. Синият светодиод се захранва от изхода, предоставяйки визуална индикация за включване и също натоварване от приблизително 20mA. Допълнителни 25mA ток на натоварване могат да бъдат включени или изключени с помощта на S1-3.





DTBK01 Decoupling Test Board Kit

DTBK01 Комплект за изпитване за отделяне

ОСНОВНИ ФУНКЦИИ:

• Изпитвателни табла за характеризиране на висока производителност, високо качество, пасивни компоненти и отделяне
• Референтен тестов съвет
• Керамика, тантал, индуктори
• Файлове с допир
• SPICE и EM модели
• S-параметър s2p файлове
• Де-вграждане на файлове в дъската
• Работни пространства за оптимизация на ADS
• Позволява извличане на паразитики за монтаж на кондензатор
• Поддържа PDN и PI симулация
• Видеоклипове и инструкции за тестване и отделяне на модели
• Поддържа разширени измервания с 1 порт, 2 и 2 порта

Комплектът включва:

• Всяка от седемнадесет (17) тестови табла в следните размери: 0201, 0204, 0402, 0402-TEE, 0402-XZY, 0603, 0603-TEE, 0612, 0805, 1206, 1210, 2512, 7343, 49470, 5 мм, 8 мм, SOL-калибратор
• Пластмасова кутия за съхранение

Точните модели компоненти са от съществено значение за получаване на полезни резултати от симулацията. Продавачите често изоставят данните за измерванията и затова резултатите може да не са това, което очаквате.

Тези калибрирани платки могат да се използват за измерване на вашите собствени компоненти, като резистори, индуктори и кондензатори, за да получите висококачествени и точни данни за вашите симулации. Компонентите включват висококачествени стандартни SMA конектори и поддържат измерване на импеданс с 1 порт и 2 порта.

Платките са ненанесени, готови за монтиране на вашите компоненти. Комплектът включва различни размери на тестовите табла, като поддържат често използвани размери на пакетите за компоненти. Файловете за вграждане са включени в три формата, s1p, s2p и CTI. Платките също могат да бъдат премахнати, като се използва пълна компенсация на крепежа или калибриране на импеданса, налична в много популярни VNA.

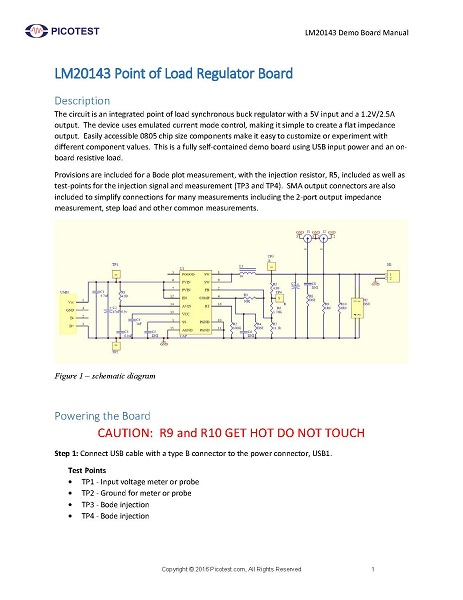

LM20143 Flat Impedance VRM Demo Board V1.0



ДЕМОНСТРАЦИОНЕН КРЪГ

Включени са разпоредби за измерване на графика на Bode, с включен резистор R5, както и точки за изпитване за инжекционния сигнал и измерване (TP3 и TP4). SMA изходните конектори също са включени за опростяване на връзките за много измервания, включително измерване на импеданса на изхода на 2 порта, натоварване на стъпките и други общи измервания.
Платката е захранвана чрез USB чрез свързване на USB кабел с конектор тип B към конектора за захранване USB1.

Описание на тестовите точки:

• TP1 - Измервател на входното напрежение или сонда
• TP2 - Заземяване за метър или сонда
• TP3 - Bode инжектиране
• TP4 - Bode инжектиране

Веригата е интегрирана точка на натоварване синхронен регулатор с 5V вход и 1.2V / 2.5A изход. Устройството използва емулиран контрол на текущия режим, което го прави лесно за създаване на изход с плосък импеданс. Лесно достъпните компоненти с размер на чипа 0805 улесняват персонализирането или експериментирането с различни стойности на компонентите. Това е напълно самостоятелна демонстрационна платка, използваща USB входно захранване и вградено резистивно натоварване.
